LUF无油旋齿压缩机

流程:

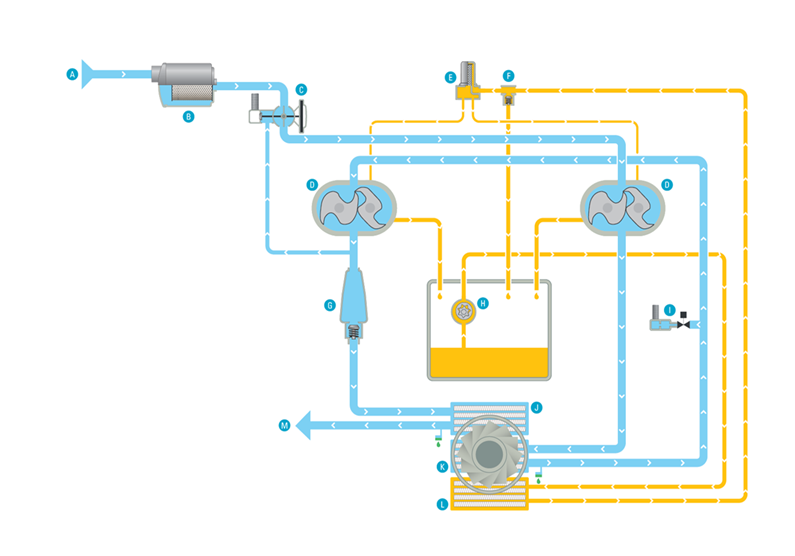

风道流程:

→压缩空气入口 → 主电机冷却风 → 冷却器风道 → 控制柜冷却风



布局:

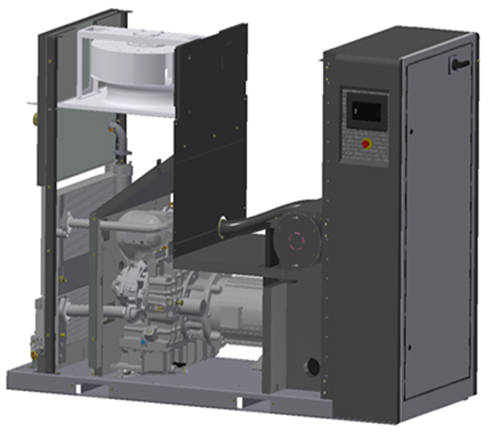

1.  一体式齿轮箱&油箱

2.  呼吸器

3.  集成式主油泵

4.  油压旁通阀

5.  油过滤器

6.  油冷却器

7.  油位指示

8.  放油口


无油旋齿工作原理:

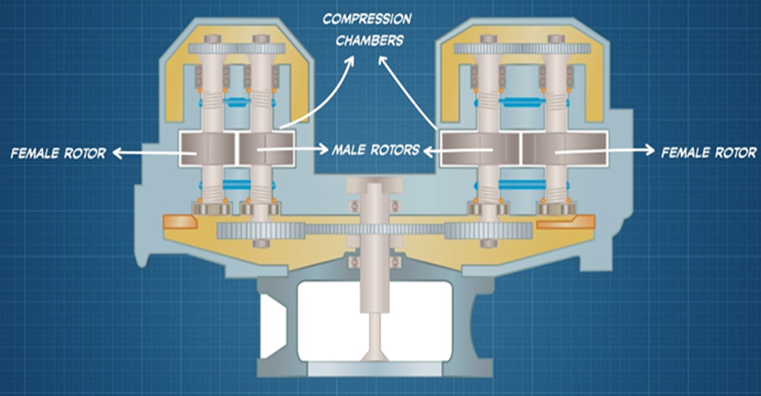

无油旋齿为容积是压缩转子,采用双齿机构。

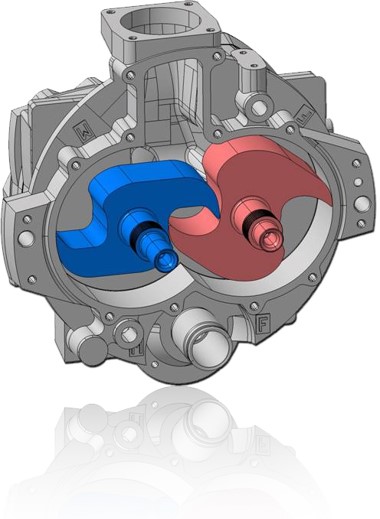

进气:转子旋转到一设定位置,空气通过进气口被抽入压缩腔


输送:空气被围在阳转子,阴转子和压缩腔之间


压缩:阳转子和阴转子同时向对方转动,气体空间减小,空气被压缩


排气:阴转子打开出口,压缩空气被排出






为什么选择旋齿机?

在15 - 55 kw. 这一功率段,无论是单位功耗还是可靠性,旋齿技术都是很好的选择。

在每种工况条件下,总是提供可靠解决方案。



螺杆转子:

低流量工况下压缩效率低



o   泄漏从压缩腔到转子入口

o   泄漏 ~ 密封线长度 - (红线)

o   SER = 直径越大,SER越低 或 小螺杆的SER比大螺杆差


旋齿转子:

成熟技术– 优效率

o   转子和顶部的泄漏通道比螺杆小

o   大泄漏在旋齿两翼头部间隙

o   由于泄漏损失减少,转速可以控制在适当的范围

o   头部间隙处于可控范围

o   特殊涂层应用

o   旋齿两侧径向支撑

o   没有轴向力,转子没有斜力矩




旋齿转子:

成熟技术–高效率

转子之间

→ 转子与压缩腔轴向

→ 转子与压缩腔径向

为了减小化内部的泄漏,内部腔体采用了特殊涂层

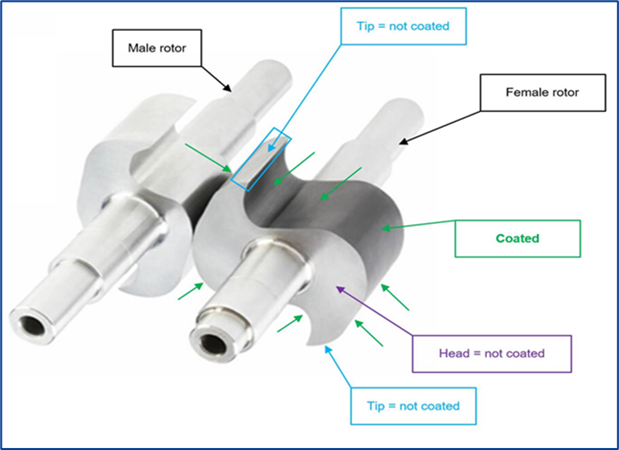

转子涂层:

o   阴阳转子侧面均为不锈钢无涂层

o   阴转子表面带涂层

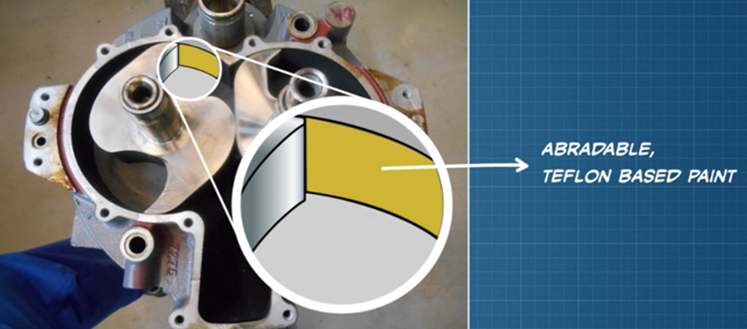

o   压缩强内壁带特氟龙涂层




触摸屏控制器:

在触摸屏内设置独立区域用于本地启停按钮(带触摸功能)

电子排水阀:

无气损的电子排水阀(ERD)

传统的螺线管激活排水腰部大量的压缩空气增加能源成本。智能控制的排水阀只排水不耗气




全自动 & 0气耗

性能保证

o   减小内部管路连接

o   标配手动 + 自动排水口

特性:

o   大直径口径设计

o   内置传感器,在出现故障时发出警报

o   可工作在环境温度50℃

优势:

o   不易堵塞,因此排水能力更好-可在热带高湿度环境下工作

o   故障通知,帮助减少停机时间

o   在高环境温度下依然稳定运行

益处:提高可靠性。



冷却风扇:

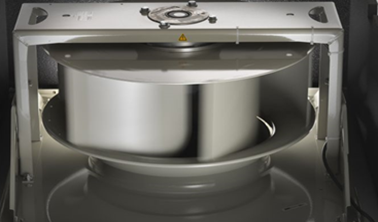

离心风扇可以比轴流风扇提供更全面的冷却,且分压稳定的、冷却分量更大。



特性:

o   不像轴流风机会对冷却块造成热力学应力,径向风机提供均匀的冷却

o   风扇内轴承使用油脂润滑大大提高其寿命

o   离心风扇的噪音远低于轴流风扇



益处:

o   增加可靠性,延长元件寿命,降低维修成本

o   降低维护保养成本

o   降低整机噪音水平,让压缩机周围更安静

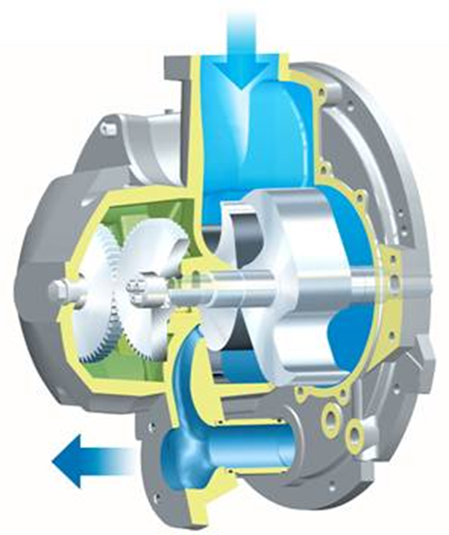

注油泵:

内置的轴头油泵  小巧 – 简单 – 可靠

建立润滑油压


特性:与主轴同轴的齿轮泵

优势:在轴承上提供所需的油压。由于转子和机壳之间没有磨损接触,实际上是免维护的

益处:增加可靠性,低维护成本,提高了生产率



油呼吸器:

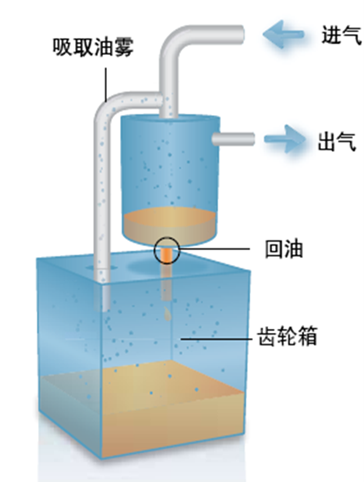

通过建立齿轮箱的负压去除油雾


特性:

o   小型喷射:驱动介质为压缩机出口的压缩空气,空气从变速箱吸入,以去除机油和油烟

o   过滤后排入大气

优势:

o   确保空气品质

o   油和油雾保留在齿轮箱里,没有油雾进入大气, 确保工人有更好的工作环境
